Biến tần thường được điều khiển qua các cách cơ bản như:
- Điều khiển qua Panel trên biến tần
- Điều khiển qua PLC hoặc mạch ON/OFF bên ngoài

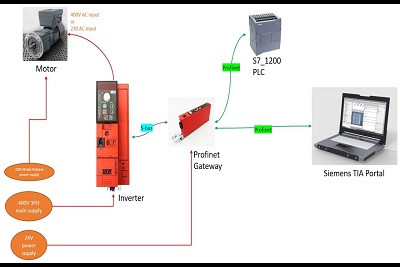

- Điều khiển qua HMI hoặc mạng truyền thông công nghiệp

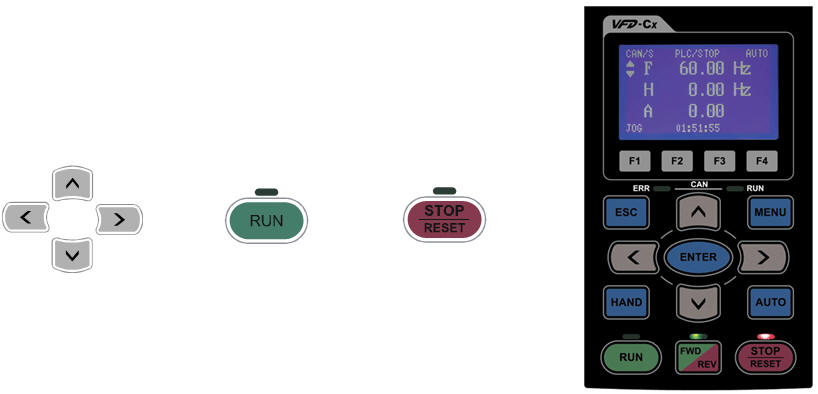

1. Hoạt động tần số, điều khiển trên bàn phím
Cài đặt:
00-20 = 0 (tần số thay đổi bởi bàn phím)
00-21 = 0 (hoạt động thay đổi bởi bàn phím)
00-22 = 0 (dừng hãm)
01-12 = 10 (thời gian tăng tốc 10s)
01-13 = 10 (thời gian giảm tốc 10s)
Chú ý: thời gian tăng, giảm tốc cài đặt phụ thuộc vào đặc tính tải

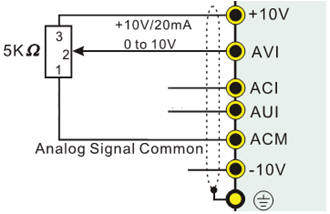

2. Hoạt động nút nhấn ngoài, thay đổi tần số trên biến trở ngoài
Cài đặt:
00-20 = 2 (tần số thay đổi bởi ngõ vào analog)
00-21 = 1 (hoạt động bởi tín hiệu ngoài)
03-00 = 1 (chọn AVI làm lệnh tần số)
00-22 = 1 (dừng tự do)
01-12 = 6 (thời gian tăng tốc 6s)
Chú ý: thời gian tăng, giảm tốc cài đặt phụ thuộc vào đặc tính tải

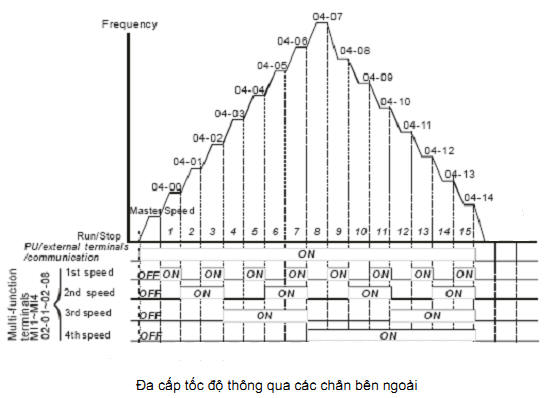

3. Hoạt động điều khiển ngoài, nhiều cấp tốc độ
Cài đặt:
00-20 = 0 (chỉnh tần số Master bởi bàn phím)
00-21 = 1 (hoạt động bởi tín hiệu ngoài)
02-01 = 1 (lệnh tần số 1)
02-02 = 1 (lệnh tần số 2)
02-03 = 1 (lệnh tần số 3)
02-04 = 1 (lệnh tần số 4)
4. Hoạt động qua cổng truyền thông RS485
Cài đặt:
00-20 = 1 (tần số thay đổi bởi truyền thông RS485)
00-21 = 2 (hoạt động bởi truyền thông RS485)
09-00 = 1 (địa chỉ thiết bị = 1)
09-01 = 9.6 (tốc độ truyền thông 9600bps)
09-04 = 2 (giao thức ASC II, 7, E, 1)

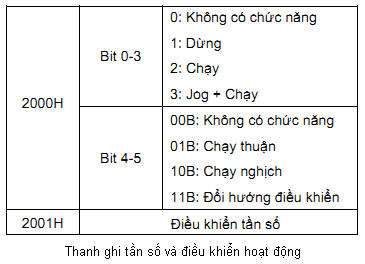

Các thanh ghi liên quan: (thao khảo chương 12 – VFD2000 User Manual)
Chú ý:
- Khi điều khiển truyền thông với máy tính cần thêm bộ chuyển đổi IFD6530 hoặc IFD6500
- Giữa thiết bị Master và Slaver phải khai báo cùng giao thức truyền thông (09-01, 09-04)
